一、功能及操作简介
1、操作简介:
1.1、确认键(H):
用于功能确认,按上下调节键选择相应的功能后,按确认键进行功能确认,激活相应的功能;长按确认键 2 秒,可快速进入“运行信息查询->数据查询”功能界面。
1.2、上调键( ):
用于功能选择、数据调整,在功能选择界面,通过按上调键进行功能选择,在部分功能中,可以通过上调键进行数值调整,进行数值调节过程中,通过长按上调键 5 秒,可以进入快速调节。
1.3、下调键( ):
用于功能选择、数据调整,在功能选择界面,通过按下调键进行功能选择,在部分功能中,可以通过下调键进行数值调整,进行数值调节过程中,通过长按下调键 5 秒,可以进入快速调节。
1.4、返回键( ):
返回上一级菜单,长按返回键 2 秒,直接返回都一级菜单选择界面。
1.5、组合键:
(1)、在“运行信息查询->数据查询”功能中,按“确认键+上调键”,可以快速切换到“运行参数设定”界面,反之,则可以快速切换到“运行信息查询-数据查询”功能中。
(2)、在“运行参数设定”功能中,按“上调键+下调键”,可以直接清 0 设定数据。
1.6、电源选择键:
用于选择供电电源,第三代小板有 3 种供电方式:
(1)、弱电:通过主控板供电,如通过 UART 通信接口
(2)、弱电:通过主控板供电,如 IIC 通信接口供电。
(3)、强电:通过强电供电,如通过 L/N/S 强电接口。
注:禁止同时使用强电和弱电,或使用弱电时

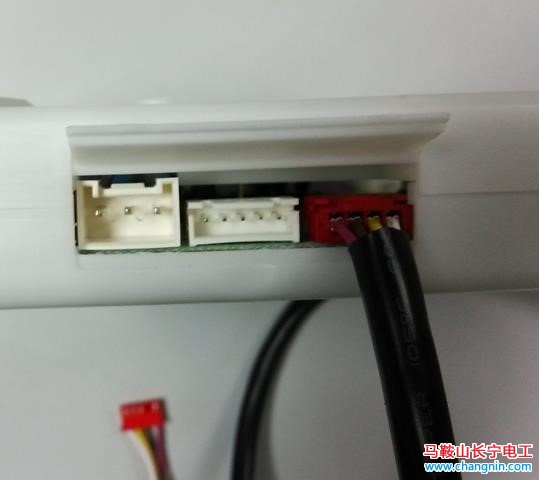

1.7、UART 通信接口:
(1)、用于监控主控板运行信息,通过串口 UART 进行通信,通信波特率为 9600bps,数据交换速度较快,目前美的产品 UART 主要为柜机室内板红色插座。
(2)、需要使用此接口的功能为“运行信息查询”。
(3)、连接此接口后,不能连接 L/N/S 强电(白色 3 针)接口、I2C 通信接口(白色 5 针)。
1.8、I2C 通信接口:
(1)、用于监控主控板运行信息,通过模拟 I2C 进行通信,低位先发,通信波特率为 1200bps,数据交换速度较慢。目前美的产品 I2C 主要为室外板白色插座。
(2)、需要使用此接口的功能为“运行信息查询”。
(3)、连接此接口后,不能连接 L/N/S 强电接口(白色 3 针)、UART 通信接口(红色 4 针)。
1.9、L/N/S(白色 3 针)强电接口:
(1)、用于监控室内外通信数据,检测通信故障等,通信波特率为 600bps。
(2)、需要使用此接口的功能为“通信故障检测”、“模拟通信设置”。
(3)、连接此接口后,不能连接 UART 通信接口、I2C 通信接口。
2、功能菜单简介:
序号 | 一级功能菜单 | 二级功能菜单 | 三级功能菜单 | 备注说明 | |
数据查询 | / | 此功能用于替 | |||
代第二代小板 | |||||
数据 AD 值查询 | / | ||||
的“查询”功 | |||||
故障查询 | / | ||||
能,接口电路 | |||||
查询数据一(故障) | |||||
为 I2C 通信接 | |||||
查询数据二(故障) | |||||
口,供电方式 | |||||
1 | 运行信息查询 | 查询数据三(故障) | |||
为 DY1. | |||||
查询数据四(故障) | |||||
历史数据查询 | |||||
查询数据五(正常) | |||||
查询数据六(正常) | |||||
查询数据七(正常) | |||||
查询数据八(正常) | |||||
设定目标频率 | / | 此功能用于替 | |||
代第二代小板 | |||||
设定外风机风速 | / | ||||
的“设定”功 | |||||
2 | 运行参数设定 | 设定膨胀阀开度 | / | ||
能,接口电路 | |||||
设定四通阀状态 | / | ||||
为 I2C 通信接 | |||||
设定内风机风速 | / | ||||
设定化霜时间 | / | 口,供电方式 | |||
为 DY1. | |||||
设定集控器组号 | / | ||||
设定小板工位号 | / | ||||
检测仪自检 | / | 此功能主要用 | |||
于售后分析, | |||||
在线检测 | / | ||||
检测室内外通 | |||||
3 | 通信故障检测 | ||||
信故障源,接 | |||||
检测室内机 | / | ||||
强电电路,供 | |||||
检测室外机 | / | 电方式为 DY2. | |||
版本检测 | 检测室内机 | 此功能用于模 | |||
拟通信设置, | |||||
检测室外机 | |||||
也可以用于监 | |||||
数据监测 | |||||
控通信数据 | |||||
通信信息查询 | 查询室内机 | ||||
等,接强电电 | |||||
查询室外机 | |||||
路,供电方式 | |||||
模式 | |||||
为 DY2. | |||||
目标频率 | |||||
风速 | |||||
模拟室内机 | 室内温度 | ||||
4 | 模拟通信设置 | 蒸发器温度 | |||
室内运行状态 | |||||
室内机故障状态 | |||||
模式 | |||||
运行频率 | |||||
模拟室外机 | 室外环境温度 | ||||
冷凝器温度 | |||||
排气温度 | |||||
室外机故障状态 | |||||
采样关 | |||||
二、功能说明:
1、运行信息查询功能:
此功能完全兼容第二代小板的“查询功能”,通过“UART 通信接口”或“I2C 通信接口”连接到主控板,以获取通信信息,并进行显示。
注:禁止同时连接“UART 通信接口”和“I2C 通信接口”,接线示意图如下:
1.1、数据查询
正常状态下显示“查询信息”,通过“上调键、下调键”进行翻页查询;当有故障的时候,按 2HZ 的频率切换显示“查询信息”和“故障信息”;如果连续 1 分钟未收到从机回复数据,则提示“检测仪通信故障”。
查询信息 | 取值范围 | 故障信息 | 故障代码 | |
室内目标频率 | 0~255 | 室内风机失速故障 | E3 | |
室外目标频率 | 0~255 | 室内机 E 方故障 | E0 | |
室外控制频率 | 0~255 | 电流保护 | P8 | |
室外运行频率 | 0~255 | 显示板通信故障 | Eb | |
室内 T1 环境温度 | -66.0~100 | 排气高温保护 | P6 | |
室内 T2 盘管温度 | -66.0~100 | 冷凝器高温保护 | PA | |
室外 T3 盘管温度 | -66.0~100 | 电流限频 | L3 | |
室外 T4 环境温度 | -66.0~100 | 蒸发器高低温限频 | L0 | |
室外 TP 排气温度 | -66.0~100 | 室内 T1 传感器故障 | E60 | |
室外模块温度 | -66.0~100 | 室内 T2 传感器故障 | E61 | |
室外风机转速 | 0~65535 | 排气高温限频 | L2 | |
膨胀阀开度 | 0~65535 | 过零检测故障 | E2 | |
室内设定温度 | 17~30 | 室内外通信故障 | E1 | |
Bit0:四通阀 | 冷凝器高温限频 | L1 | ||
Bit1:室外风机高风 | 蒸发器高温保护 | P90 | ||
室外负载状态 | Bit2:室外风机中风 | 蒸发器低温保护 | P91 | |
Bit3:室外风机低风 | 室内外通信故障 | E1 | ||
Bit4:换气扇低风档 | 模块保护 | P0 | ||
Bit5:换气扇高风档 | 电压保护 | P1 | ||
Bit0:风机失速 | 传感器或 E 方故障 | E5 | ||
Bit1:室内 E 方故障 | 电流保护 | P8 | ||
室内故障信息 | ||||
Bit2:电流保护 | 压缩机反馈保护 | P4 | ||
Bit3:室内板与显示板通信 | 排气高温保护 | P6 | ||
故障 | ||||
Bit4:排气高温保护 | 冷凝器高温保护 | PA | ||
Bit5:冷凝器高温保护 | 电压限频 | L5 | ||
Bit6:电流限频 | 电流限频 | L3 | ||
Bit7:蒸发器高低温限频 | 排气限频 | L2 | ||
Bit8:室温传感故障 | 室外风机失速故障 | E7 | ||
Bit9:盘管传感故障 | 压缩机失速保护 | P46 | ||
Bit10:排气高温限频 | E 方故障 | E51 | ||
Bit11:室内过零检测故障 | 驱动芯片通信故障 | P40 | ||
Bit12:室内外通讯故障 | 压缩机启动故障 | P42 | ||
Bit13:冷凝器高温限频 | 堆栈溢出故障 | P30 | ||
Bit14:蒸发器高温保护 | 外置风机失速故障 | E71 | ||
Bit15:蒸发器防冻结保护 | 回气传感器故障 | E55 | ||
Bit0:预留 | 排气传感器故障 | E54 | ||
Bit1:预留 | 室外 T4 传感器故障 | E53 | ||
Bit2:室内外通讯故障 | 室外 T3 传感器故障 | E52 | ||
Bit3:压机顶部温度保护 | 电压过高保护 | P11 | ||
Bit4:模块保护 | 电压过低保护 | P10 | ||
Bit5:电压保护 | 341 同步故障 | P45 | ||
Bit6:温度传感器或 E 方故 | 模块保护 | P0 | ||
障 | ||||
室外故障信息 | Bit7:电流保护 | 压缩机缺相保护 | P43 | |
Bit8:压缩机反馈保护 | 压缩机零速保护 | P44 | ||
Bit9:排气高温保护 | MCE 故障 | P12 | ||
Bit10:冷凝器高温保护 | 电流采样故障 | P41 | ||
Bit11:电压限频 | 压缩机过电流保护 | P49 | ||
Bit12:电流限频 | 软件安全保护 | P48 | ||
Bit13:排气限频 | 外置风机过流保护 | E74 | ||
Bit14:室外风机失速保护 | 外置风机缺相保护 | E73 | ||
Bit15:预留 | 外置风机零速保护 | E72 | ||
查询数据一 | 预留 | PFC 故障 | PF | |
查询数据二 | 预留 | |||
查询数据三 | 预留 | |||
Bit0:压缩机失速保护 | ||||
Bit1:预留 | ||||
Bit2:电流保护 | ||||
Bit3:E 方故障 | ||||
Bit4:温度传感器故障 | ||||
系统故障状态 | ||||
Bit5:室外风机失速保护 | ||||
Bit6:压机顶部温度保护 | ||||
Bit7:室内通信故障 | ||||
Bit8:主控芯片与驱动芯片 | ||||
通信故障 | ||||
Bit9:压缩机启动故障 |
Bit10:预留 | ||||
Bit11:风机失速 | ||||
Bit12:室外回气温度传感 | ||||
器故障 | ||||
Bit13:室外排气温度传感 | ||||
器故障 | ||||
Bit14:室外环境 T4 温度传 | ||||
感器故障 | ||||
Bit15:室外盘管 T3 温度传 | ||||
感器故障 | ||||
Bit0:电压过高保护 | ||||
Bit1:电压过低保护 | ||||
Bit2:341 同步故障 | ||||
Bit3:预留 | ||||
Bit4:模块保护 | ||||
Bit5:缺相保护 | ||||
Bit6:零速保护 | ||||
压缩机故障状态 | Bit7:341MCE 故障 | |||
Bit8:预留 | ||||
Bit9:预留 | ||||
Bit10:预留 | ||||
Bit11:预留 | ||||
Bit12:预留 | ||||
Bit13:风机过流保护 | ||||
Bit14:风机缺相保护 | ||||
Bit15:风机零速保护 | ||||
频率限制状态 | Bit0:电压限频 | |||
Bit1:电流限频 | ||||
Bit2:排气限频 | ||||
Bit3:冷凝器高温限频 | ||||
Bit4:蒸发器温度限频 | ||||
Bit5:PFC 故障限频 | ||||
Bit6:预留 | ||||
Bit7:预留 | ||||
Bit8:预留 | ||||
压缩机磁通量 | 0~65535 | |||
风机磁通量 | 0~65535 | |||
00H:OFF(关机) | ||||
01H:COOL(制冷) | ||||
室内模式信息 | 02H:HEAT(制热) | |||
03H:ONLY FAN(只送风) | ||||
04H:DRY(除湿) | ||||
05H:预留 |
06H:FORCE COOL(强制制 | ||||
冷) | ||||
07H:DEFROST(化霜) | ||||
Bit0:快检状态 | ||||
Bit1:强劲运行 | ||||
Bit2:睡眠运行 | ||||
Bit3:强制自动标志 | ||||
Bit5:睿风功能标志 | ||||
室内运行状态 | Bit4、bit6、Bit7 组合: | |||
010:中间能力 | ||||
001:最大能力 | ||||
011:最小能力 | ||||
100:额定能力 | ||||
110: 25%能力 | ||||
直流母线电压 | 0~65535 | |||
压缩机采样电流 | 0~65535 | |||
交流采样电压 | 0~65535 | |||
整机采样电流 | 0~65535 | |||
1.2、数据 AD 查询
同数据查询功能,只是温度等数据以十六进制 AD 值来显示。
1.3、故障查询
当空调系统报一个或多个故障的时候,想要了解全部已报故障,可以通过此功能进行查询当前的故障类型。
1.4、历史数据查询
上述数据查询的信息会定期记录到 E 方中,当出现故障时,也会将相应的数据记录到 E 方中,以便查询。
(1)、正常定时记录数据:每隔 1 个小时记录一次数据,数据记录的 E 方地址
0x0200-0x02FF.
(2)、故障记录数据:出现故障时记录,数据记录的 E 方地址 0x0100-0x01FF.
2、运行参数设定
此功能完全兼容第二代小板的“设定功能”,通过“UART 通信接口”或“I2C 通信接口”连接到主控板。
注:禁止同时连接“UART 通信接口”和“I2C 通信接口”。
设定内容 | 设定范围 | 备注 |
设定目标频率 0.1~200
0~1599 | 直流风机 | |||||
0~320rpm | 设置无效 | |||||
设定外风机风速 | 交流 | 320~800rpm | 低风 | |||
0~1599 | ||||||
风机 | ||||||
800~1200rpm | 中风 | |||||
1200~1500rpm | 高风 | |||||
设定膨胀阀开度 | 0~1599 | |||||
0 | 设置无效 | |||||
设定四通阀状态 | 0~2 | 1 | 强制四通阀开 | |||
2 | 强制四通阀关 | |||||
室内机风速设定 | 预留 | 暂时未开放 | ||||
设定化霜时间 | 预留 | 暂时未开放 | ||||
设定集控器组号 | 0~15 | |||||
设定小板工位号 | 0~7 | |||||
3、通信故障检测
通信故障检测功能主要是面向售后维修,可以通过检测仪检测通信故障源,指导维修操作。
3.1、操作步骤:
Step1:空调停机掉电后,将工装的“L/N/S 强电接口(白色 3 针)”中的 L、N电源线(S 线先不接)并接到室内外连接的接线座上,;检测仪“电源选择键”打到“强电”(中间档位)。
Step2:空调上电并开机,待变频仪工作后,选择“通信故障检测->检测仪自检”,
进行自检,以确定检测仪通信电路状态,自检时间约 10 秒。
Step3:空调停机并掉电,将 S 线并接到电流环路中。
Step4:空调上电并开机,待变频仪工作后,选择“通信故障检测->在线检测”,
进行通信故障检测,检测时间约 40 秒。
Step5:根据检测结果,确定故障源,并断开电源,进行维修处理。
3.2、检测结果:
检测结束有如下提示:
(1)、室内机通信故障
请检查室内机和通讯线
(2)、室外机通信故障
请检查室外机和通讯线
(3)、通信检测正常,如果整机报通信故障,则可以判定为室内机故障
其中,上述检测结果作为一种参考依据,请注意通信线的影响,比如检测仪接到室外机把手位置,检测结果提示第(1)点,那么要注意进一步确认是室内机问题还是通信线问题。
另外请注意上述第(3)点,因为室内机接收光耦接收端坏了,工装是无法判断出故障的,所有要结合整机提示,以确定故障源。
3.3、其他说明:
上述说明中,只说了二级菜单中的“检测仪自检、在线检测两项”,如果通过工装单独与室外机或者室内机连接,那么就不能用“在线检测”这个功能,而必须选择“检测室内机”或者“检测室外机”,操作步骤及注意事项同“在线检测”功能。
3.4、注意事项:
(1)、选择此功能只能连接“L/N/S 强电接口(CN3)”,其他接口禁止连接。
(2)、检测仪自检、检测室内机、检测室外机必须断开 S 线。
4、模拟通信设置
模拟通信设置主要是面向开发调试,可以通过进行模拟通信及数据查询;选择此功能只能连接“L/N/S 强电接口(CN3)”,其他接口禁止连接。
4.1、操作步骤:
Step1:空调停机掉电后,将工装的“L/N/S 强电接口(CN3)”中的 L、N、S 线
并接到电流环路中;检测仪“电源选择键”打到“强电”(中间档位)。
Step2:空调上电并开机,待变频仪工作后,选择“模拟通信设置”,进入二级菜
单后,选择相应的功能,实现控制功能。
4.2、版本检测:
版本检测功能可以检测室内机或者室外机的程序、参数版本和编码信息,使用此
功能必须断开室内机和室外机的 S 线。
如对室内机进行版本检测的接线示意图:
4.3、通信信息查询:
(1)、数据监测:可以监测室内外的通信数据,以十六进制的形式显示出来;显示界面中上两行显示室内的通信数据,下两行显示室外的通信数据;显示过程中按“功能键”可以暂停数据刷新。
(2)、查询室内机:
查询室内机通信信息。
(3)、查询室外机:
查询室外机通信信息。
4.4、模拟室内机:
工装模拟室内机功能,可以和室外机进行通信,通过设定模式、目标频率等信息,改变室外的运行状态;连接方式同版本检测。
4.5、模拟室外机:
工装模拟室外机功能,可以和室内机进行通信,通过设定模式、目标频率等信息,改变室内的运行状态;连接方式同版本检测。
