Haier海尔变频空调检测仪使用说明书

2020-04-26 长宁电工
一. 前言
欢迎使用海尔变频空调检测仪,本产品是方便售后服务人员维修海尔变频空调而专门设计的, 通过通讯协议报故障,兼容海尔全球空调产品,能够显示室外环境温度、排气温度、 室内盘管温度、运行频率、 室外盘管温度、 整机电流等状态参数,并快捷的判定通讯故障是由室内机的原因,还是室外机的原因,提高维修效率。
下面对检测仪的使用方法做简单介绍。
二. 注意事项
1、注意用电安全,在连接使用测试仪之前, 请确保空调整机不带电。使用完成后,请特别注意检查端子与联机线之间是否紧固,以免发生次生故障。
2、本产品属于精密测量仪器,请在使用中避免跌落,振动,受潮,淋雨,腐蚀等情况,请不要拆卸外壳后使用,以免触电。
3、 在每次使用时, 给空调上电后必须要遥控开机,保证检测仪正常得电。
三. 使用方法
1、指示灯及数码管介绍: 检测仪上共使用 6 个指示灯, 2 个数码管。 检测仪的EC 数码管显示故障代码; PV 数码管轮流显示其左侧指示灯点亮时所代表的参数状态信息,具体可参照检测仪实物。
Haier海尔变频空调检测仪使用说明书
2、 接线说明:
①请将检测仪的端子按照: 棕线---L(火线) 蓝线---N(零线) 黑线---C(通讯)的对应关系连接,利用空调联机线将检测仪串联在室内机与室外机之间,确保对应连接关系正确,否则是会导致误判,甚至会损坏检测仪。
②检测仪上标有“INDOOR”字样代表该侧端子台连接空调室内机,标有“OUTDOOR”字样代表该侧端子台连接空调室外机。
Haier海尔变频空调检测仪使用说明书Haier海尔变频空调检测仪使用说明书
场景 1,维修人员可依据现场条件, 选择不同的连线方式。 如果室内机比较方便拆卸联机线,则可以将检测仪上标有“INDOOR”字样一侧的接线端子 L、 N、 C通过“配线 1” 分别对应连接至室内机电脑板的火线、零线、通讯线上;将检测仪上标有“OUTDOOR”字样一侧的接线端子 L、 N、 C 通过“配线 2” 分别对接至室内机端拆下来的联机线上的火线、零线、通讯线端子上即可完成串联连接。
场景 2,如果维修人员在室外侧比较方便拆卸联机线, 可以先取下室外机端子台上的火线、零线、通讯线分别对应连接在检测仪“INDOOR”字样的 L、 N、 C 端子台上,检测仪“OUTDOOR”字样的 L、 N、 C 通过“配线 1” 分别对应连接至室外机的火线、零线、通讯线端子台上,完成串联连接。

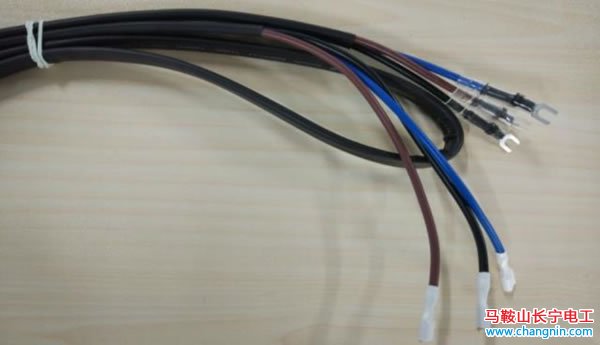

3、 配线参考图:
Haier海尔变频空调检测仪使用说明书
配线 1
Haier海尔变频空调检测仪使用说明书
配线 2
注意: 连接配线 2 时, 插片不可以裸露金属,必须利用透明护套将其套住,以防端子间相互碰触,发生危险。
Haier海尔变频空调检测仪使用说明书

Haier海尔变频空调检测仪使用说明书
四.检测仪操作说明
第①步: 请等待空调完全断电后,将检测仪的上下两侧端子排按照接线说明串联连接在室内机和室外机之间,保证接线正确,如果接反会造成误判。
第②步: 将空调接入电源并立即遥控开机, 检测仪指示灯会全部显示 2 秒钟后熄灭,进入检测状态。
第③步: 检测仪在没有接收到室外机电脑板传来的数据时,数码管会循环显示“---”, 请耐心等待检测结果,约 30s 左右显示判断结果。
Haier海尔变频空调检测仪使用说明书
第④步: 查询故障代码定义表,进行相应的维修更换, 检测完毕后, 关机并切断空调电源,等待室外机放完电后再进行拆线。
Haier海尔变频空调检测仪使用说明书
注意: 请务必确保连线正确,否则检测仪会检测不准确!
1、“000”代表室内机电脑板与室外机主控板之间的通讯正常;
2、“E71”代表室内机通讯故障;
3、“E72”代表室外机通讯故障;
4、“E7”代表室内机与室外机均存在通讯故障;
5、 如果检测到内机存在通讯故障,检测仪会驱动外机运行 1 分钟来判断室外机是否存在故障;
6、 如果外环温、外盘管、内盘管传感器开路或是异常时,当检测到相应传感器时, PV 数码管会显示 Err,代表该传感器出现故障。
